Набор моделей молекулярных орбиталей (8 моделей) Molymod® 902, MOS-902-8

Раздел: Кабинет химии
Тип: Наборы моделей атомных и молекулярных орбиталей

Набор содержит достаточное количество моделей атомов и связей для конструирования 8 моделей молекулярных орбиталей.

Состав набора:

Количество	Элемент	Цвет	Отверстия	Углы и тип
Атомы
13	Водород	Белый	1
7	Хлор	Зеленый	1
9	Фтор	Светло-зеленый	1
1	Металл (Бериллий)	Серый	2	180° линейный
1	Бор	Бежевый	3	120° тригональный плоский
1	Хлор	Зеленый	4	109°
1	Кислород	Красный	4	109°
1	Азот	Голубой	4	109°
1	Углерод	Черный	4	109°
1	Фосфор	Фиолетовый	5	120° и 90°
1	Сера	Желтый	6	90°
Орбитали
26	Сигма-связь	Серый	Грушевидная
6	Орбиталь неподеленной электронной пары	Бежевый	Сферическая
6	Протонизированная орбиталь неподеленной электронной пары	Бежевый	Грушевидная
6	Короткая связь	Белый

Комплект содержит достаточное количество моделей атомов и связей для конструирования восьми моделей, показанных на фото. Модели на фотографии демонстрируют различное расположение электронных облаков при формировании химических связей атомов с координационным числом от 1 до 6. Неподеленные пары электронов представлены в виде сфер серого цвета или грушевидных моделей бежевого цвета.

В набор включены модели протонизированных орбиталей неподеленной электронной пары, чтобы можно было продемонстрировать формирование химических связей в молекуле гидроксония Н₃О₂⁺

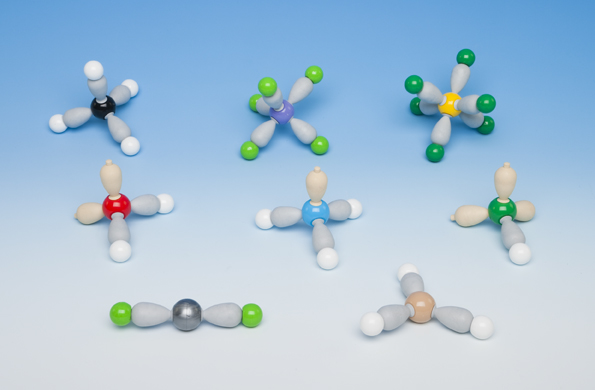

На фото представлены (слева направо):

Координационное число	Конфигурация связи	Формула
1	Линейная	HCl Соляная кислота
2	Линейная	BeCl₂Хлорид бериллия
2	Угловая	H₂О Вода
3	Тригональная	ВН₃Гидрид бора
3	Пирамидальная	NH₃ Аммиак
4	Тетраэдр	СН₄ Метан
5	Тригональная
	Бипирамидальная	PCl₅ Хлорид фосфора (V)
6	Октаэдрическая	SF₆ Гексафторид серы
