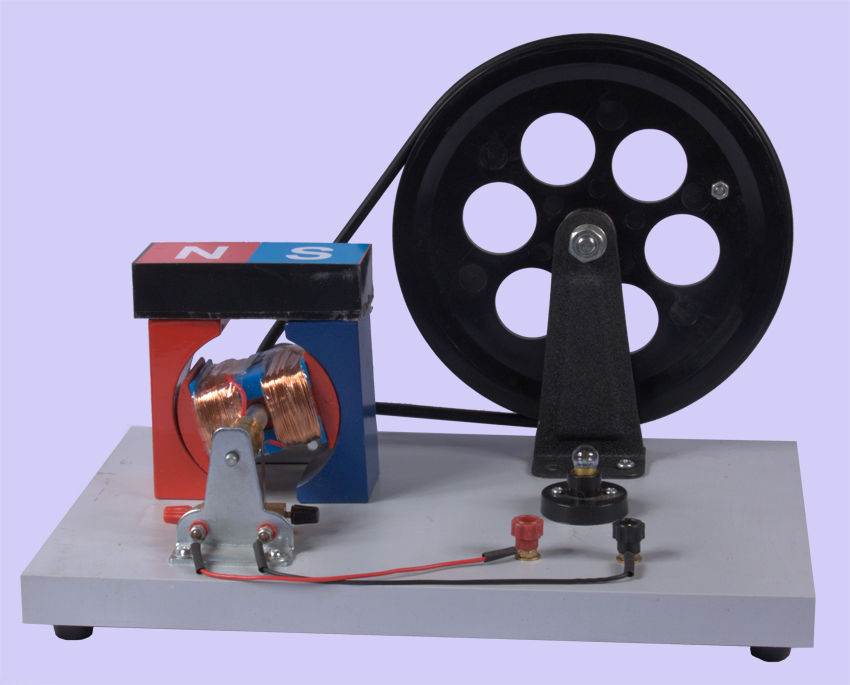

Машина магнитоэлектрическая предназначена для демонстрации превращения механической энергии в электрическую, устройства и принципа действия генераторов постоянного и переменного тока, обратимости электрических машин и может служить в качестве источника тока при демонстрации некоторых опытов по электродинамике. Машина смонтирована на общем основании и состоит из следующих основных частей: постоянного магнита, ротора и коллектора. Постоянный магнит выполнен разборным, его южный и северный полюсы окрашены соответственно в красный и синий цвета. Ротор с сердечником из магнитомягкой стали имеет обмотку из медного провода, концы которой соединены с контактами коллектора. На оси ротора со стороны, противоположной коллектору, насажен шкив. Коллектор комбинированный, и в зависимости от положения щеток, позволяет получать в электрической цепи, подключенной к машине, переменный или постоянный ток. Щетки установлены на двух держателях со стороны коллектора так, что могут перемещаться вдоль его контактов.
В средней части основания закреплены патрон с низковольтной лампой накаливания и пара клемм. Лампа и клеммы соединены параллельно и подключены к щеткам машины.
Приводной шкив установлен в стойках и приводится во вращение ручкой. Приводной шкив и шкив ротора соединены резиновым ремнем.
