Набор предназначен для исследования соотношений между объемом и давлением газа в случаях, когда его состояние изменяется при постоянной температуре и массе.

Набор обеспечивает проведение фронтальной лабораторной работы по программе школьного курса «Исследование зависимости объема газа от давления при постоянной температуре», а также работы физического практикума «Измерение атмосферного давления».

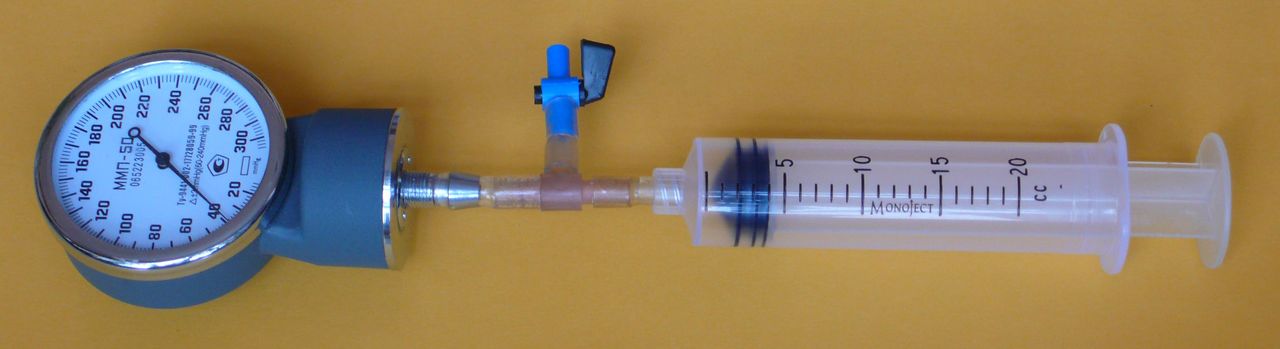

Основными частями набора являются стрелочный манометр, шприц и кран. Все части соединены между собой эластичными трубками с помощью тройника. Для проведения работы с количественной оценкой зависимости давления газа от объема требуется барометр – анероид (один на кабинет).

По ходу опыта проводят изотермическое сжатие воздуха, находящегося внутри шприца. Для этого, открыв кран, перемещают поршень до отметки 20 мл. Затем кран закрывают и начинают поэтапное сжатие воздуха в шприце, перемещая поршень каждый раз на одно деление шкалы шприца, и всякий раз регистрируя значения объема и давления воздуха.

При вычислениях соотношений между объемом и давлением следует иметь в виду, что давление воздуха в каждом состоянии равно сумме атмосферного давления (измеренное барометром) и давления, измеренного манометром. Объем воздуха равен значению, определенному по шкале шприца, к которому необходимо прибавить значение объема внутренней полости манометра и соединительных трубок (4 мл).

Диапазон измерения давления манометром 20 – 300 мм рт ст

Цена деления шкалы манометра 2 мм рт ст

Объем шприца 20 мл

Цена деления шкалы шприца 1 мл

Масса изделия в сборе, не более 300 г

Комплект поставки

Манометр стрелочный – 1 шт.

Шприц трехкомпонентный – 1 шт.

Кран – 1 шт.

Тройник – 1 шт.

Трубка соединительная – 3 шт.

Лоток укладочный – 2 шт.

Руководство по эксплуатации
